ZHB系列焊接变位机

该系列由侧倾式、头尾回转式、头尾升降回转式、头尾可倾斜式以及双回转等多种形式的变位机通过工作台的升降、回转、翻转使工件处于最佳焊接或装配位置，可与焊接操作机等配套组成自动焊接专机，还可作为机器人周围设备与机器人配套实现焊接自动化，同时可根据用户不同类型的工件及工艺要求，设计定制各种特殊变位机。
以下仅是本公司制作过的一些特殊焊接变位机，还有很多型式，恕不全部出示。选择小型变位器时，可选配合适的夹紧机构，以获取高效率的安全性。

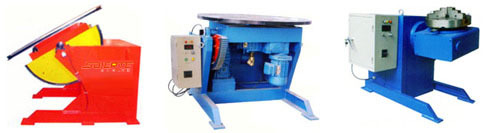

回转台

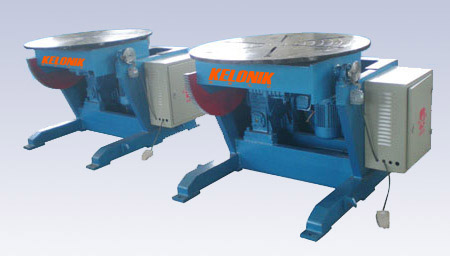

焊接变位机

焊接变位机主要是通过工作台的升降、回转、翻转等运动使工件处于最佳焊接位置，有侧翻式、头尾式、升降式及双回转等多种结构形式。可与焊接操作架等配套组成自动焊接专机，还可与机器人等配套实现自动化焊接。同时可根据用户的工件和工艺要求，设计定制各种特制焊接变位机。

技术参数

规格型号		ZHB-1	ZHB-3	ZHB-6	ZHB-12	ZHB-30	ZHB-50	ZHB-100
额定承载重量		100	300	600	1200	3000	5000	10000
工作台回转速度		0.4-4	0.1-1	0.1-1	0.05-0.5	0.05-0.5	0.05-0.5	0.02-0.2
工作台翻转速度		2	手动	1.1	0.67	0.23	0.14	0.14
工作台直径		Φ400	Φ600	Φ1000	Φ1200	Φ1400	Φ1500	Φ2000
工作台翻转角度
电机功率	回转	0.06	0.37	0.75	1.1	1.5	2.2	3
电机功率	翻转	0.18	/	0.75	2.2	1.5	3	5.5
额定载重时最大偏心距		100	150	150	200	200	200	200
额定载重时最重偏心距		150	200	200	250	300	300	400
90°时工作最大回转直径		Φ600	Φ800	Φ1500	Φ2000	Φ2100	Φ2500	Φ3200

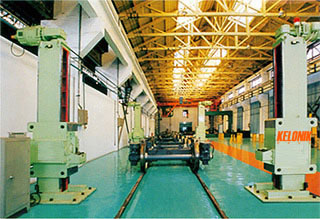

头尾升降式变位机

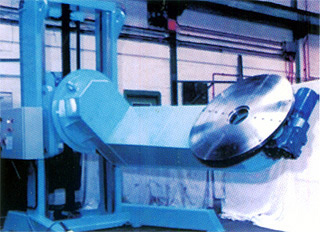

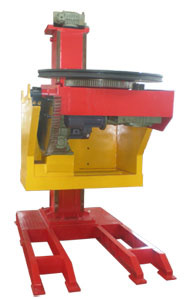

L型升降双回转变位机
