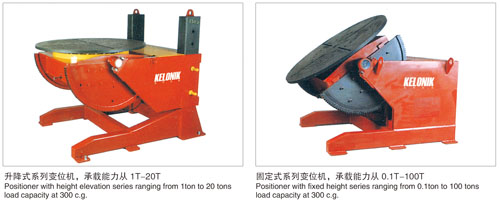

ZHB系列焊接变位机

具有翻转和回转的功能，通过翻转使工件位于最佳的焊接位置，由无极可调的回转速度满足不同工件焊接的需要，达到自动焊接的目的。同时，该设备还可用在装配、打磨、清洗等领域。具有结构先进、功能齐全、控制灵活、操作方便等优点。

规格型号		HB1	HB3	HB6	HB12	HB20	HB30	HB50	HB80	HB100	HB150	HB200	HB300	HB500
额定承载重量		100	300	600	1200	2000	3000	5000	8000	10000	15000	20000	30000	5000
回转速度		0.1-1	0.2-2	0.1-1	0.1-1	0.09-0.9000	0.08-0.8	0.07-0.7	0.06-0.6	0.05-0.5	0.05-0.5	0.05-0.5	0.04-0.4	0.04-0.4
翻转速度		2	≈0.9	≈0.8	≈0.5	≈0.4	≈0.3	≈0.2	≈0.14	≈0.14	≈0.14	≈0.14	≈0.10	≈0.10
工作台直径D		Φ400	Φ600	Φ800	Φ1000	Φ1200	Φ1400	Φ1500	Φ1600	Φ2000	Φ2000	Φ2500	Φ3000	Φ4000
工作台翻转角度		0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120
外形尺寸	Lmm	740	930	1300	1500	1700	2046	2400	2900	2900	3525	3675	4200	5600
	Hmm	420	700	900	1000	1200	1400	1860	1970	1970	2252	2270	3000	3600
	Bmm	527	820	1000	1200	1200	1680	1730	2260	2260	2270	2750	3300	4400
回转电功率		0.06	0.37	0.37	0.75	1.1	1.5	1.5	2.2	3	3	4	7.5	11
翻转电功率		0.18	0.37	0.55	1.1	1.5	2.2	3	4	4	5.5	7.5	11	18.5
最大偏心距		100	150	150	200	250	250	250	200	200	200	200	200	200
最大重心距		150	200	250	250	300	400	400	400	400	500	630	630	800
90°时回转直径		≤600	≤1000	≤1500	≤1500	≤2000	≤2300	≤2800	≤3200	≤3200	≤3400	≤3400	≤4200	≤5700
设备自重		70	260	700	1000	2000	33500	4300	8000	8200	14000	17000	20000	27000
调速方式		回转变频调速
调速方式		翻转速度固定不变
